問題描述

激光頭間接性不出光，導致切割圖案不完整

故障原因

1、圖層參數設置錯誤

在設計圖中，有一部分圖層功率設置過低，導致看起來像激光頭沒有出光

解決方法：檢查設計圖中圖層參數是否設置正確

2、光耦損壞

• 該故障僅限于安裝光耦隔離器的設備

光耦隔離器故障導致出光信號不能傳輸至激光電源

解決方法：

檢查光耦是否標有Ver2_1標志，若您的設備沒有光耦或光耦上未找到Ver2_1標志，請勿操作此步驟

若設備上有安裝光耦隔離器，可先將光耦隔離器取出，將信號線直接連接至激光電源上。

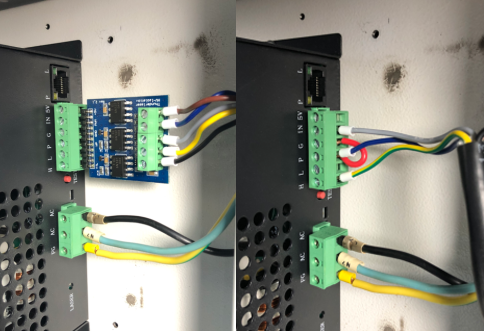

原接線接光耦： 去電光耦后接線：

棕色線–> +5V 棕色線–> 不接

藍色線–> WP 藍色線 –>P端

灰色線–> PWM 灰色線 –> IN端

黃綠線–> TTL 黃綠色線 –>H端

黑色線–> GND 黑色線 –>不接

并使用一根額外的電線短接G與P端

移除光耦，并測試連續出光時，是否仍有此故障：

A:設備正常持續出光:

故障為光耦損壞導致，請恢復原接線，并盡快更換光耦

B:設備仍然間接性不出光:

故障為其它原因導致，請繼續下列步驟排查

3.激光管或激光電源故障

激光管或激光電源故障導致設備激光測部件不能正常工作

解決方法：

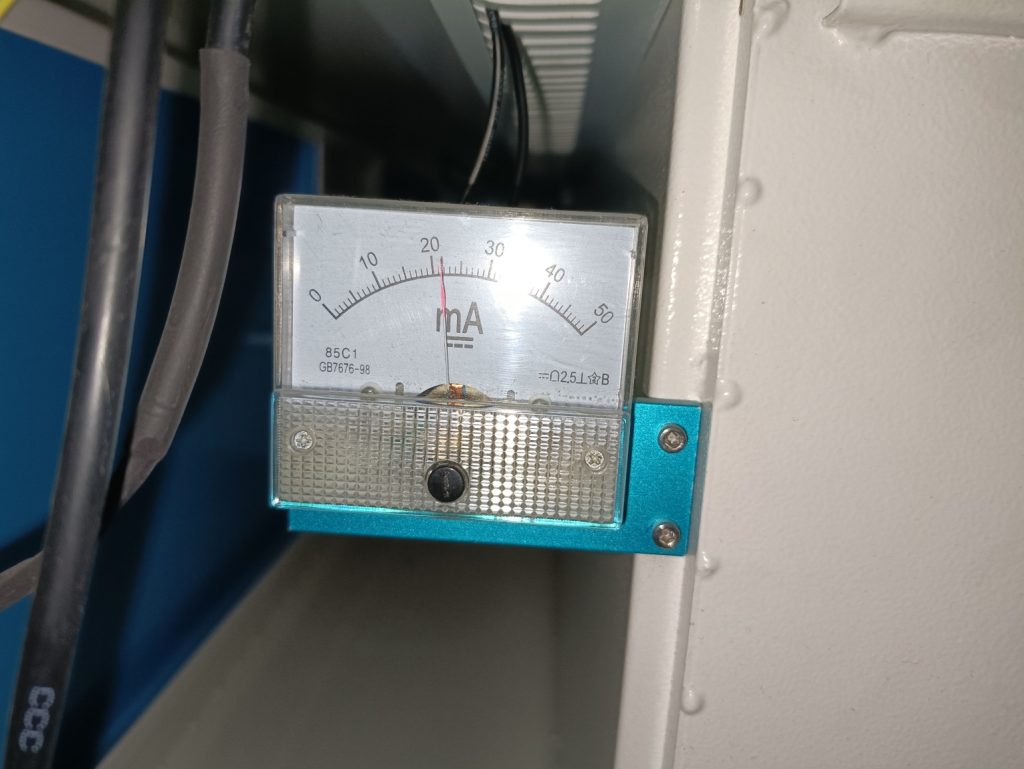

觀察激光電源或電流表在激光頭不出光時的電流是否為15mA~20mA之間

A：電流表數值沒有達到15mA：

請聯系雷宇技術支持人員進行故障排除

B：電流表數值有達到15mA：

先排查光路是否偏移，光路沒有偏移則是激光管故障，建議更換激光管
