問題描述

設備加工設計圖時，激光頭未按照設計圖路線移動，或加工出來的圖案與設計圖不符，加工精度差

故障原因

1.設計圖內含有其它圖案

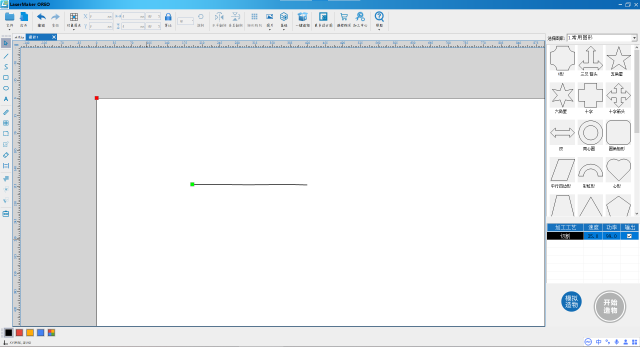

設計圖內含有其它圖案，經過縮放后不可見，導致激光頭移動路徑與設計圖不符

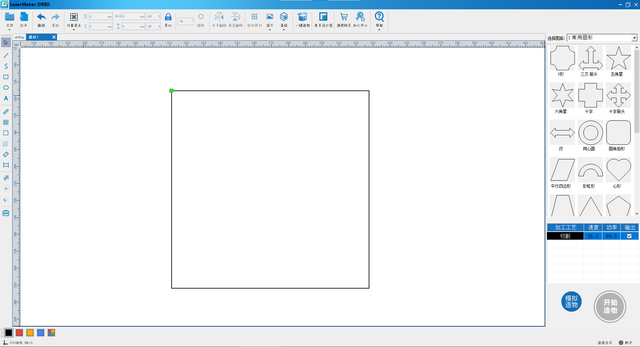

解決方法：新建一個空畫布，并繪制一個小正方形，傳輸至設備加工，觀察設備加工出來的零件與設計圖是否相符

A:圖案相符：

若設備加工出來的零件與設計圖相符，則為設計圖內含有其它圖案導致，請檢查原設計圖內是否含有其它圖案

B:圖案不符：

若設備加工出來的零件與設計圖不符，請繼續進行后續檢查

2.設計圖本身為弧線或多段線組成

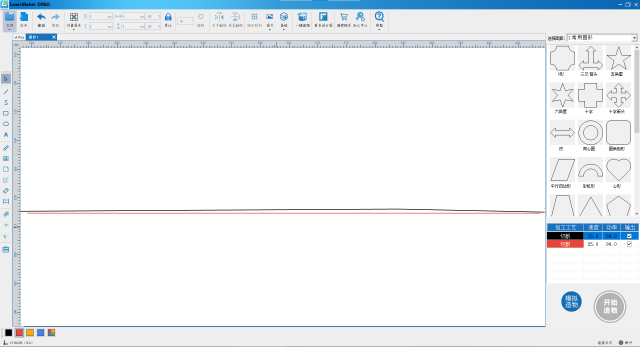

設計圖本身為弧線或多段線組成，經縮放后看起來像是直線

解決方法：放大圖案并使用輔助線方法檢查設計圖直線是否為多段線或圓弧

3. X軸或Y軸越界

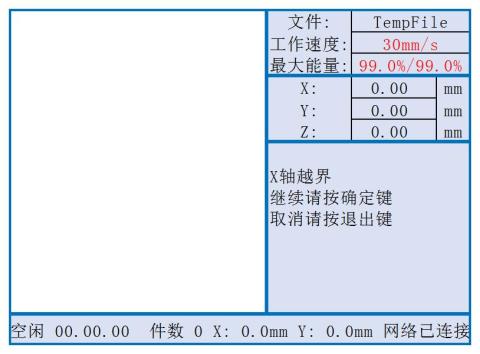

設備控制面板提示X軸或Y軸越界時強制繼續任務導致機械越界部分無法正常加工

4.激光頭或聚焦鏡片沒有鎖緊

激光頭或聚焦鏡片沒有鎖緊，導致激光頭在移動時發生晃動，導致激光光路偏移

5.光路系統反射鏡沒有鎖緊

光路系統反射鏡沒有鎖緊，導致在移動時發生晃動，導致激光光路偏移

6.X/Y軸工作異常

X/Y軸工作時發生抖動或偏移，導致激光光路偏移
